Kuidas paigaldada/asendada toiteallikat [Edasammuline juhend] [Partitsioonihaldur]

Nagu emaplaat, on ka toiteallikas (PSU) komponent, mis ühendab peaaegu kõiki teisi arvutiosi. See postitus pärit selle saidi partitsiooniviisard näitab sulle kuidas toiteallikat paigaldada samm sammu haaval.





Sellel lehel:

Õppige eristama toiteallika pistikuid/kaableid

Enne toiteallika paigaldamist peate teadma millist PSU-d vajate . Kui toiteallikas ei sobi, ei käivitu teie arvuti isegi siis, kui toiteallikas on õigesti installitud. Pärast õige PSU hankimist saate selle installida.

Üldiselt kasutab PSU arvutiosade ühendamiseks järgmisi pistikuid/kaableid.

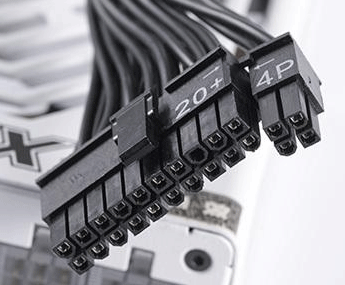

#1. ATX 20/20+4 Pin Connector/Cable Emaplaati kasutatakse toiteallika ühendamiseks emaplaadiga.



ATX 24 pin pistik

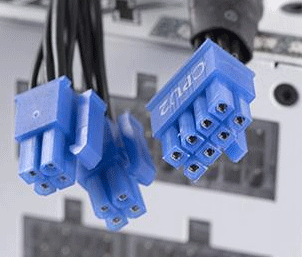

#2. Protsessori ühendamiseks kasutatakse ATX 12V 4 Pin või EPS/ATX 12V 4+4 Pin pistikut/kaablit.

CPU 8 pin pistik

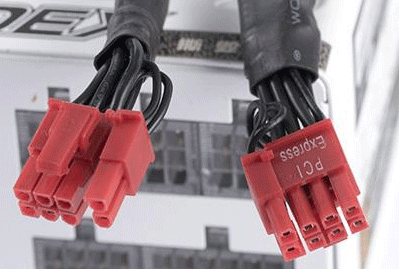

#3. GPU ühendamiseks kasutatakse PCIe 6/6+2/6+6/12+4 kontakti/kaablit.

GPU 6 pin pistik

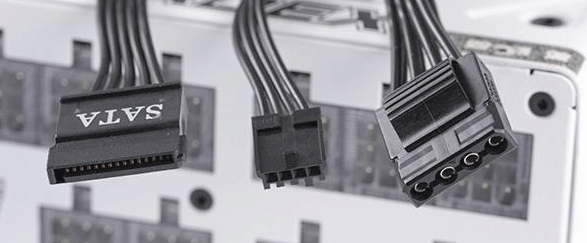

#4. SATA-pistikut (vasakul) kasutatakse SATA-kõvaketta ühendamiseks. Disketipistikut (keskmist) kasutatakse disketiseadme ühendamiseks, kuid paljud toiteallikad on selle pistiku eemaldanud. Molex/D4Pin pistikut (paremal) kasutatakse arvuti ventilaatorite ja muude välisseadmete ühendamiseks.



SATA ja D4Pin pistikud

Kuidas paigaldada toiteallikat

Nüüd, kui olete õppinud, millist kaablit arvuti osade ühendamiseks kasutatakse, saate toiteallika hõlpsalt installida. Järgige allolevat juhendit:



  1. Tõmmake esmalt kõik toitejuhtmed sirgeks, et vältida sasipuntraid ja sõlmi.
  2. Ühendage vajalikud kaablid toiteallikaga. CPU ja GPU kaablid on vajalikud. Võimalik, et vajate ka ühte või mitut SATA toitekaablit. Protsessori radiaatorit ja RGB-d ei pea tavaliselt toiteallikaga ühendama. Teised arvutifännid võivad vajada D4Pin-kaableid.
  3. Kinnitage toiteallikas PSU pesa külge, mis on tavaliselt taga, üleval (odavate või vanade korpuste puhul) või korpuse põrandal. Peate lihtsalt libistama selle korpuse toiteallika sahtlisse nii, et toiteallika ventilaator oleks allapoole, ja seejärel kinnitage toiteallikas korpusega kaasasolevate kruvidega. Mõnikord peate võib-olla eemaldama tagaküljelt plaadi, et PSU sisse libistada.
  4. Ühendage kaablite teine ​​ots arvuti teiste osadega. Peate vältima kaablite ristumist emaplaadi salve ümbritsevate aukude abil. See aitab teil neid hiljem korraldada. Emaplaadi pistik peaks asuma plaadi paremas servas, CPU pistik peaks olema mobo ülemises vasakus servas. SATA-pistik ühendatakse otse SATA-draividesse.
  5. Korrastage PSU kaablid. Tavaliselt saate suurema osa kaablitest toiteploki kõrvale toppida või kasutada kaablisidemeid või isegi korpuste sisseehitatud rihmasid, et hoida ülejäänud kaablid tihedalt ja kompaktselt. See võib hõlbustada puhastamist ja haldamist, kui otsustate tulevikus komponente vahetada.
